Installation d’un câble en toute sécurité
La première étape pour garantir la sécurité de l’installation d’un câble est de la confier à un installateur qualifié et autorisé, disposant des connaissances optimales pour effectuer le travail. Il incombe à l’installateur, qui possède la qualification requise, de connaître les réglementations en vigueur dans chaque territoire où l’installation d’un câble est réalisée. Une personne qualifiée aura les connaissances nécessaires pour effectuer une sélection préalable correcte du câble, minimisant ainsi les risques de dysfonctionnement.

PLAN D’INSTALLATION DES CÂBLES

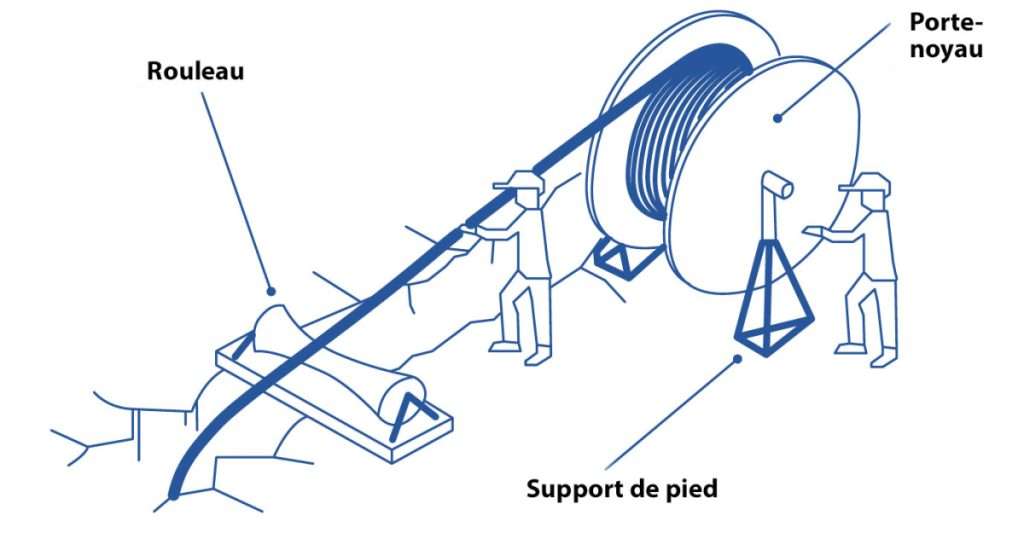

L’un des facteurs les plus importants à prendre en considération est l’acheminement des câbles lors de l’installation. D’une part, la distance que le câble devra parcourir, ainsi que la complexité du câble. L’utilisation d’un rouleau lors de l’installation du câble, d’une largeur et d’une surface adaptées, permet d’éviter les agressions extérieures susceptibles d’endommager la gaine du câble. Une petite réduction du rayon de courbure autorisé peut être envisagée, auquel cas la température minimale du câble doit être d’au moins 30ºC et la courbure doit être effectuée à l’aide d’un rouleau préformé.

Pour un enroulement et un déroulement corrects du câble, le touret doit être surélevé de 10 à 15 cm. Le touret doit être en position verticale, car une position horizontale peut sérieusement endommager le câble en raison de la torsion simple ou double qui peut être générée depuis la sortie du câble sur le touret jusqu’à la tranchée.
INSTALLATION D’UN CÂBLE À L’EXTÉRIEUR
Différents aspects environnementaux doivent être pris en compte lors de l’installation d’un câble électrique. D’une part, la présence d’eau ou d’humidité doit être évaluée. Tout endommagement de la gaine extérieure du câble pendant l’installation peut entraîner un dysfonctionnement du câble en raison de l’accès de l’eau ou de l’humidité à l’intérieur. Les protections d’extrémité du câble ne doivent pas être retirées avant la fin de l’installation. Si l’on procède plus tôt et que l’on détecte une perturbation dans le câble, il est conseillé d’inspecter le premier mètre de câble et, si nécessaire, de le couper et de le mettre au rebut.
La température à laquelle le câble va être exposé est un autre élément à prendre en compte, et il est essentiel d’être informé de la température minimale/maximale de service et d’installation et/ou de manipulation. Ces informations sont facilement accessibles grâce à la fiche technique du câble.
Un troisième aspect environnemental important à prendre en compte est la protection du câble contre le feu, et il est nécessaire de vérifier que le câble est conforme à la législation en vigueur et, le cas échéant, de valider la classification de la réglementation RPC à laquelle il est conforme. Les câbles classés AS ou AS+ sont les plus sûrs en cas d’incendie, facilitant les tâches d’évacuation et protégeant les biens matériels.
RÉSISTANCE À LA TRACTION
La configuration d’une installation de câble et le mécanisme choisi pour la réaliser déterminent la force de traction applicable au travail. Il est très important de ne pas la dépasser, car cela pourrait endommager le câble, soit en le cassant, soit en réduisant sa durée de vie à un niveau optimal.
INSTALLATION SOUTENUE

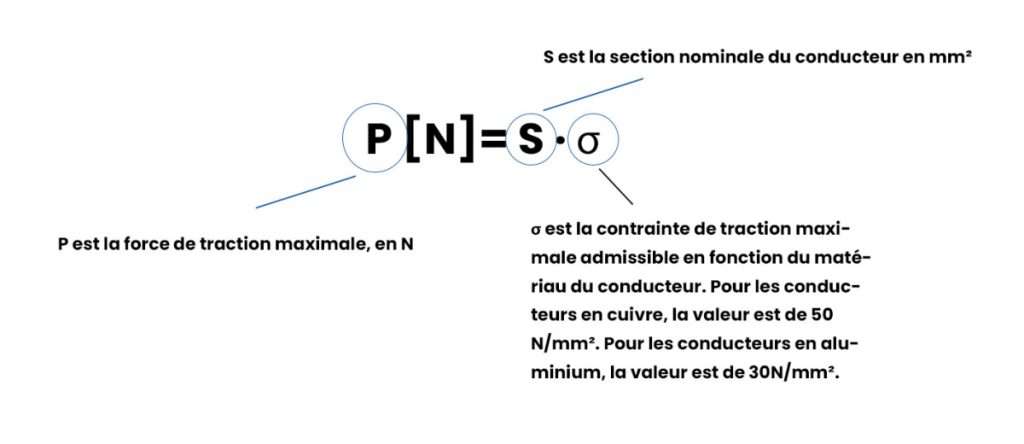

Dans le cas d’une installation de câble supportée (où le poids du câble lui-même est en contact direct ou indirect avec le sol ou le sous-sol sur toute la longueur du câble), la force de traction maximale sur le conducteur est calculée à l’aide de la formule suivante.

La résistance maximale à la traction tient compte d’un allongement maximal admissible du conducteur de 0,2 %. Dans le cas d’un câble multiconducteur, la somme de toutes les sections nominales des conducteurs est prise en compte.

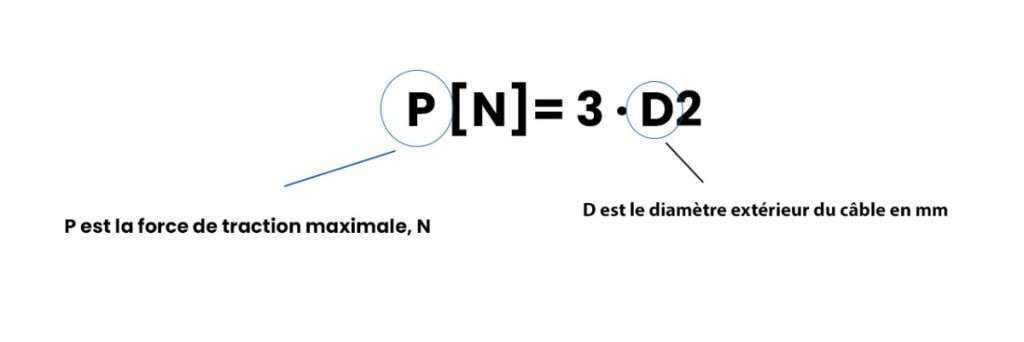

La force de traction peut également être appliquée au moyen d’un mécanisme de friction agissant sur la gaine extérieure. Dans ce cas, la force de traction maximale est calculée à l’aide de la formule suivante.

Il faut vérifier que la force de traction sur la gaine extérieure ne dépasse pas la force calculée avec la section du conducteur. Cependant, chez Top Cable, nous ne recommandons pas cette méthode, car la contrainte de traction exercée sur le matériau de la gaine peut, selon les conditions environnementales, entraîner un rétrécissement ultérieur de la gaine, ce qui causerait des problèmes ultérieurs.
Pour les câbles unipolaires, nous recommandons que la valeur totale de la force de traction ne dépasse pas 2,5 fois la force maximale d’un seul câble. Dans le cas de câbles posés en parallèle, la force de traction totale ne doit pas dépasser N-1 fois la valeur maximale d’un câble à âme unique, où N est le nombre de câbles parallèles posés en même temps.
INSTALLATION AUTOPORTANTE
Un autre type d’installation est l’installation autoportante (les câbles sont installés dans les murs et les plafonds, à quelques mètres du sol), où la concentration de contraintes dans les câbles doit être évitée en les plaçant dans des positions naturelles avant de les fixer.
En cas de pose espacée de câbles unipolaires, des colliers de serrage en plastique peuvent être utilisés pour maintenir le câble (ils peuvent également être en acier à condition qu’il n’y ait pas de circuit magnétique sur le câble unipolaire). Il est important de ne pas exercer de pression excessive sur le câble avec le collier de serrage afin que le câble puisse subir sans dommage les dilatations et contractions longitudinales et transversales dues aux effets thermiques.
AUTRES RECOMMANDATIONS POUR L’INSTALLATION D’UN CÂBLE
Enfin, pour réaliser correctement l’installation d’un câble électrique, nous vous recommandons de tenir compte des informations fournies dans la fiche technique en ce qui concerne le rayon de courbure minimal, les vibrations, les agents chimiques, les impacts et autres effets environnementaux.
Si vous avez des doutes au cours du processus, n’hésitez pas à contacter notre équipe technique.
