Einphasige und dreiphasige Kabelinstallationen: Erläuterung der wichtigsten Unterschiede

Bei der Ausführung von Kabelinstallationen ist es wichtig, die Art des elektrischen Systems zu berücksichtigen, das verwendet werden soll. Die Verteilung der Energie in einer Anlage kann auf zwei verschiedene Arten erfolgen, wodurch das Stromverteilungs- und -versorgungssystem definiert wird. In diesen Fällen muss man sich über die Begriffe „einphasig“ und „dreiphasig“ im Klaren sein und vor allem die Unterschiede zwischen ihnen kennen.

UNTERSCHIED ZWISCHEN EINPHASIGEN UND DREIPHASIGEN ANLAGEN

Einphasige Kabelinstallationen

Die meisten Hausinstallationen sind einphasig. Sie haben eine einzige Phase mit einem einzigen Wechselstrom und einer Vertragsleistung von bis zu 10 kW. Bei einphasigen Anlagen wird das Haus mit zwei Drähten angeschlossen: dem aktiven und dem neutralen. Der Nullleiter ist in der Schalttafel mit der Erde verbunden.

Dreiphasige Kabelinstallationen

Dreiphasige Kabelinstallationen bestehen aus drei verschiedenen Wechselströmen, die die Anlage in mehrere Teile unterteilen, die mit einer konstanten Leistung versorgt werden. Ihre genormten Leistungen sind derzeit auf 400 Volt abgestimmt. Ein Dreiphasenkabel besteht aus vier Leitern: drei aktiven Leitern (Phasen genannt) und einem Nullleiter. Der Nullleiter wird in der Schalttafel geerdet.

WAS IST DER UNTERSCHIED ZWISCHEN EINPHASIGEN UND DREIPHASIGEN STROMKABELN?

In der Elektrizität bezieht sich die Phase auf die Verteilung einer Last. Sowohl Einphasensysteme als auch Dreiphasenkabel sind Einheiten, die elektrische Energie mit Wechselstrom (AC) nutzen. Der Hauptunterschied zwischen einphasigen Kabeln und dreiphasigen Kabeln ist die Konstanz der Lieferung.

Kabel für eine einphasige Installation

Einphasiger Strom, wie er häufig in Wohnumgebungen verwendet wird, ist durch eine einzige Spannungswellenform gekennzeichnet, wobei die Spannung im Laufe der Zeit zwischen positiv (+) und negativ (-) wechselt.

Die folgenden Kabel können verwendet werden, um eine einphasige Installation korrekt zu versorgen:

• Zwei Leiter: blau (Nullleiter) und braun (eine Phase).
• Drei Adern: blau (Nullleiter), braun (eine Phase) und grün-gelb (Erdung). Ein Beispiel für ein dreipoliges Kabel wäre das Panzerkabel TOXFREE ZH Z1C4Z1-K (AS).

WAS SIND DIE TYPISCHEN ANWENDUNGEN FÜR DREIPHASIGE INSTALLATIONEN?

Obwohl auch in anderen Umgebungen dreiphasige Installationen möglich sind, werden Installateure dieser Art von Installation am häufigsten in den folgenden fünf Arbeitsbereichen begegnen.

• Industrielle Anwendungen.
  • Produktionsanlagen und schwere Maschinen: Motoren, Pumpen und Industrieanlagen.
  • Schweißgeräte: Für industrielle Schweißarbeiten.
• Gewerbliche Anwendungen.
  • Bürogebäude und Einkaufszentren: Beleuchtungssysteme, HVAC, Aufzüge und Kältetechnik.
• Wohngebäude.
  • Große Wohngebäude: Ladestationen für Elektrofahrzeuge und leistungsstarke Klimaanlagen.
• Infrastruktur und Energie.
  • Stromverteilung: Effizienter Transport von Strom.

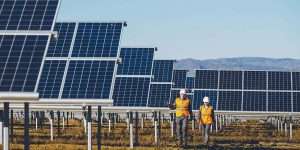

  • Erneuerbare Energien: Windturbinen und Fotovoltaikanlagen.
• Sonstiges.
  • Rechenzentren: Für Server und Kühlsysteme.
  • Krankenhäuser: Fortschrittliche medizinische Geräte.
  • Lebensmittel- und Getränkeindustrie: Industrielle Verarbeitung und Kühlung.

KABEL FÜR DREIPHASIGE ANLAGEN

Dreiphasenstrom ist für größere Geräte und Maschinen geeignet, die in der Regel in industriellen und kommerziellen Umgebungen zu finden sind, wo der Strombedarf höher ist

Im Gegensatz zu einphasigem Strom besteht dreiphasiger Strom aus drei separaten Spannungswellenformen, die in einem Abstand von 120° zueinander angeordnet sind, wodurch ein kontinuierlicher und ausgewogener Stromfluss durch den bewussten Abstand gewährleistet wird.

Für die Stromversorgung einer dreiphasigen Anlage würden wir die folgenden Kabel verwenden:

Dreiphasige Kabel

• Drei Leiter – Grau, braun und schwarz (alle drei Phasen).
• Vier Leiter – Grau, braun und schwarz (die drei Phasen) und blau (Nullleiter).
• Vier Leiter – grau, braun und schwarz (alle drei Phasen) und grün-gelb (Erdung). Ein Beispiel für ein 4-adriges Kabel sind die Niederspannungskabel TOXFREE ZH RZ1-K (AS).

• Fünf Leiter – grau, braun und schwarz (die drei Phasen), grün-gelb (Erdung) und blau (Nullleiter).

Die gleiche Installation kann mit einadrigen Kabeln (zwei, drei, vier oder fünf) oder mit mehradrigen Kabeln mit Außenmantel (2x, 3x, 4x oder 5x) durchgeführt werden.

Der Erdungsleiter wird gemeinhin als Erdungsleitung bezeichnet. Er verbindet die Erdungsklemme der Anlage mit dem Erder oder mit der Erdungsklemme des Stromversorgungsunternehmens. Um zum Beispiel ein dreiadriges Kabel mit einem Querschnitt von 1,5 mm² mit Erdung anzufordern, würde man 3 g 1,5 mm2 statt 3 x 1,5 mm2 angeben. Das G bedeutet also, dass eine der Adern grün-gelb ist.

WELCHE GRÖSSE SOLLTE DER ERDUNGSLEITER HABEN?

Die Größe eines Erdungsleiters muss mit den örtlichen Vorschriften übereinstimmen. Die endgültig gewählte Größe richtet sich nach dem Querschnitt des Leitungsleiters.

Benötigen Sie Hilfe beim Kabelquerschnitt? Wenden Sie sich hier an unseren technischen Support oder besuchen Sie unser Querschnittsweb Topmatic.
